"마더보드 커넥터"에 대한 모든 설명

PC를 구축하는 것은 모든 사람에게 쉬운 일은 아니지만, 곧 이를 계획하고 있는 사람이거나 PCMR에 열정을 갖고 있는 PC 매니아라면 이 블로그가 완벽한 블로그입니다. 이 칼럼에서는 모든 컴퓨터의 신경계인 마더 보드에 대해 논의할 것입니다 마더보드는 CPU에서 GPU까지 모든 것이 연결되어 있기 때문에 모든 컴퓨터의 가장 중요한 구성 요소이기 때문입니다.



그러나 마더보드는 이해하기 매우 큰 구성 요소입니다. 이제 기본 24핀 및 EPS 커넥터부터 다양한 유형의 RGB 커넥터에 이르기까지 모든 마더보드 커넥터를 이해하는 것부터 시작하겠습니다.

모든 마더보드 커넥터를 이해하기 위해 마더보드의 가장 중요한 커넥터부터 시작한 다음 기본 커넥터로 넘어갑니다. PC 마더보드의 모든 커넥터가 어떻게 작동하는지 궁금하다면, 이것이 알아낼 수 있는 완벽한 프로토콜입니다.

ATX 24핀 전원 커넥터

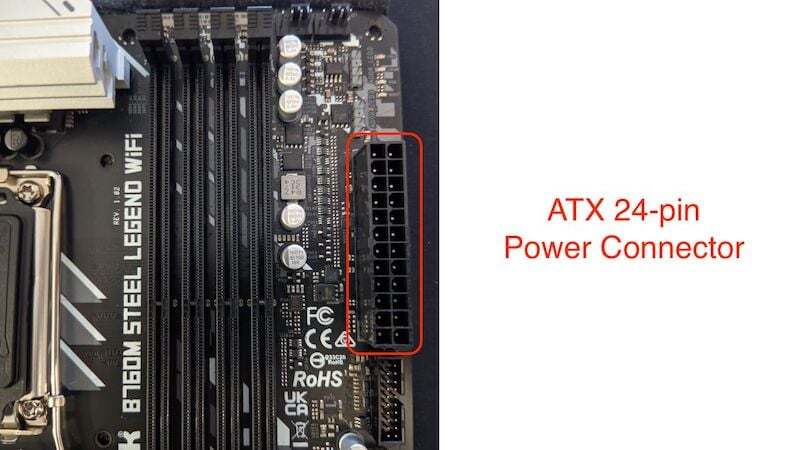

24핀 ATX 전원 커넥터는 아마도 마더보드에서 가장 중요한 커넥터 중 하나일 것입니다. 24핀 전원 커넥터를 이해하려면 컴퓨터의 모든 구성 요소에 전원이 공급되는 방식을 알아야 합니다. 간단하고 짧은 대답은 전원이 12V의 전원 공급 장치를 통해 전달된 다음 SSD, 하드 드라이브 및 RAM과 같은 개별 구성 요소에 맞게 변환된다는 것입니다.

24핀 ATX 전원 커넥터는 전원 공급 장치에서 직접 나오며 특정 방식으로 마더보드에 연결됩니다. 각각 12핀이 있는 두 개의 라인으로 분할되어 모든 핀이 전원에 사용되고 일부 핀은 접지에 사용됩니다(8~8핀). 정확하세요).

ATX 24핀 전원 커넥터는 마더보드의 여러 구성 요소 간에 전원을 분배하는 데 사용됩니다. 최신 PC가 아닌 90년대부터 2000년대 초반의 PC를 사용하는 경우 해당 PC에는 24핀 전원 커넥터 대신 20핀 전원 커넥터가 있습니다. 이제 모든 마더보드에는 24핀 커넥터가 제공되고 모든 전원 공급 장치에는 24핀 마더보드 커넥터가 제공되므로 이는 이상하게 들릴 수 있습니다. 하지만 더 중요한 질문은 왜 20핀 전원 커넥터에서 24핀 전원 커넥터로 변경해야 했는지입니다.



대답은 매우 간단합니다. PC의 구성 요소는 점점 더 많은 전력을 소비하게 되므로 점점 더 많은 전압을 공급해야 합니다. 그렇지 않으면 PC에 병목 현상이 발생 하고 일부 구성 요소가 작동을 멈출 수도 있습니다. 이것이 24핀 ATX 전원 연결에 대해 알아야 할 전부입니다. 이제 다음 8핀 EPS 마더보드 커넥터로 넘어가겠습니다.

8핀 EPS 커넥터

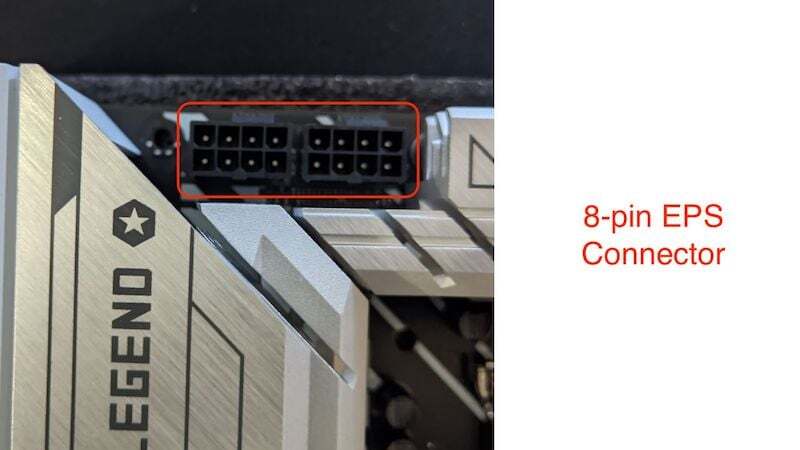

8핀 EPS 커넥터는 (Entry Level Power Supply)를 의미하며 모든 마더보드 커넥터에서 CPU의 중요한 커넥터입니다. 일반인의 눈으로 보면 모든 마더보드의 왼쪽 상단에 있습니다. 우리는 이것이 PCIe 커넥터와 매우 유사해 보이지만 둘 다 서로 동일한 대응이라는 것을 이해하게 될 것입니다. 8핀 EPS 커넥터라면 CPU에 전원을 공급하는데, 24핀 전원 커넥터는 모든 부품에 전원을 공급하는 것 아닌가요?



8핀 EPS 전원 커넥터는 최신 CPU에 많은 전력이 필요하므로 CPU에 전원을 공급하도록 특별히 설계되었습니다. 20핀 전원 커넥터는 12V용으로만 설계되었지만 현재 프로세서의 전력 요구 사항은 24핀 커넥터가 공급할 수 있는 전력을 초과합니다. 과거에는 CPU가 4핀 EPS 커넥터로만 작동했지만 최신 CPU는 적절한 양의 전력을 공급하기 위해 최대 (4+4)핀 x2가 필요할 수 있습니다.

전문가 팁:

마더보드에 단일 8핀 EPS 커넥터만 있고 i7 또는 Ryzen 7과 같은 강력한 CPU를 사용하는 경우 단일 8핀 EPS 커넥터가 최대 350와트를 제공할 수 있으므로 걱정할 필요가 없습니다. 그러나 파워 CPU가 있는 저가형 마더보드를 사용하는 것은 권장하지 않습니다. 그건 그렇고, 스토리지에 사용되는 일부 마더보드 커넥터에 대해 이야기해 보겠습니다.

SATA 커넥터

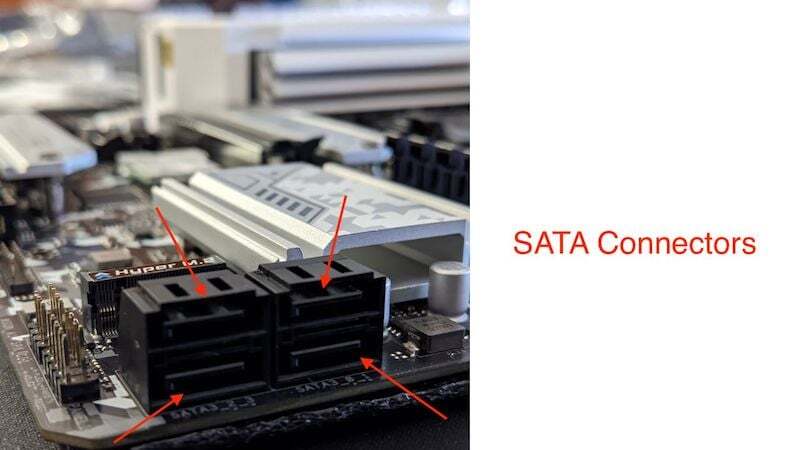

SATA 커넥터 또는 SATA 포트는 플러그의 L자형 커넥터처럼 보이며 일반적으로 24핀 전원 커넥터 아래 오른쪽에 있습니다(보통). HDD와 SATA SSD를 PC에 연결하는 데 사용되지만, 속도 면에서 가장 빠른 포트는 아니기 때문에 대부분의 사람들이 더 나은 데이터 전송 속도를 위해 NVME 기반 SSD로 전환하고 있기 때문에 인기가 시들해지고 있습니다. 저장 장치의 속도를 확인하려면 최고의 디스크 속도 테스트 앱 에 대한 기사를 확인하세요

최신 마더보드는 일반적으로 최대 4개의 SATA 장치를 연결할 수 있으며 모든 SATA 마더보드 커넥터에는 SATA1, SATA2, SATA3 및 SATA4라는 라벨이 붙어 있습니다. HDD 또는 SSD를 SATA 포트에 연결하려면 한쪽 끝은 저장 장치에, 다른 쪽 끝은 마더보드에 연결하는 SATA 데이터 케이블이 필요합니다.



마더보드의 SATA 포트는 데이터 전송에만 사용되는 반면, 전원 공급 장치는 이러한 포트와 함께 사용하는 SSD 또는 HDD에 전원을 공급해야 한다는 점을 기억하는 것이 중요합니다. 그래야만 저장 장치를 사용할 수 있습니다. 이제 SSD에 대해 알았으니 USB를 마더보드에 연결하는 방법에 대해 알아보겠습니다.

USB 커넥터

마더보드의 USB 포트와 마더보드의 USB 포트는 소리가 같고 어떤 면에서는 동일한 기능을 제공할 수 있지만 둘 다 모양이 다르며 다르게 사용될 수도 있습니다. 그들 사이의 차이점이 무엇인지 설명합시다. 마더보드 뒷면에 있는 USB 포트를 직접 사용하여 플러그 앤 플레이할 수 있지만 마더보드에는 USB 2.0 커넥터와 USB 3.0 커넥터라는 두 가지 다른 유형의 USB 커넥터가 있습니다.

• USB 3.0 커넥터
• USB 3.0 커넥터는 PC 케이스 전면의 USB 포트를 연결하는 데 사용됩니다. 최대 5GB/s의 속도를 제공하며 대부분의 경우 마더보드 오른쪽 하단, SATA 커넥터 바로 위에 있습니다. 커넥터에는 위쪽에 10개, 아래쪽에 9개 총 19개의 핀이 있으며, 한 방향으로 연결할 수 있습니다.
• USB 2.0 커넥터

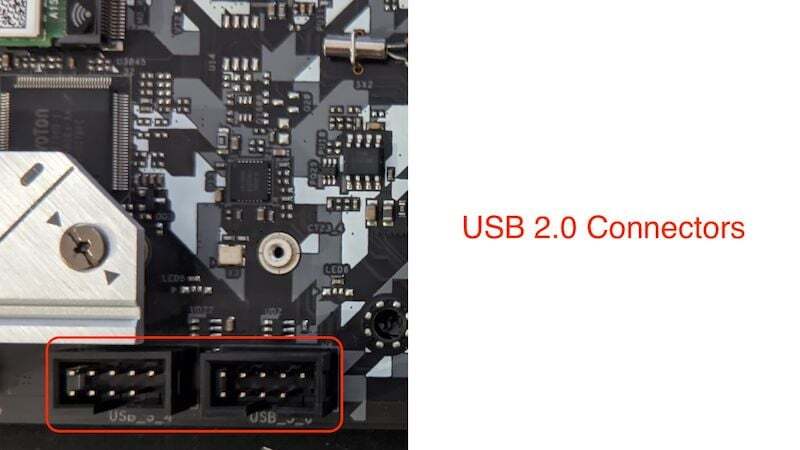

• 단일 커넥터만 있지만 여러 개의 USB 3.0 포트에 전원을 공급할 수 있는 USB 3.0과 달리 마더보드에는 여러 개의 USB 2.0 커넥터가 있을 수 있습니다. USB 2.0 커넥터는 총 9개의 핀으로 구성되어 있으며 마더보드 하단에 있습니다. USB 2.0 및 USB 3 마더보드 커넥터는 모두 USB 장치를 출력하는 데 사용되지만 둘은 서로 다른 케이블을 사용하므로 서로 호환되지 않으며 연결할 수 없습니다.

팬 커넥터/팬 헤더

모든 마더보드에는 PC 팬을 제어하는 ​​3가지 또는 최소한 2가지 유형의 마더보드 커넥터/헤더가 있습니다. 팬은 공기 흐름과 시스템 온도 유지에 중요하므로 모든 사람의 PC 케이스에 팬이 있어야 합니다. 일반적으로 시스템 팬 헤더에는 3가지 유형이 있으며, 모두 다 다룰 것입니다.

• CPU 팬 커넥터

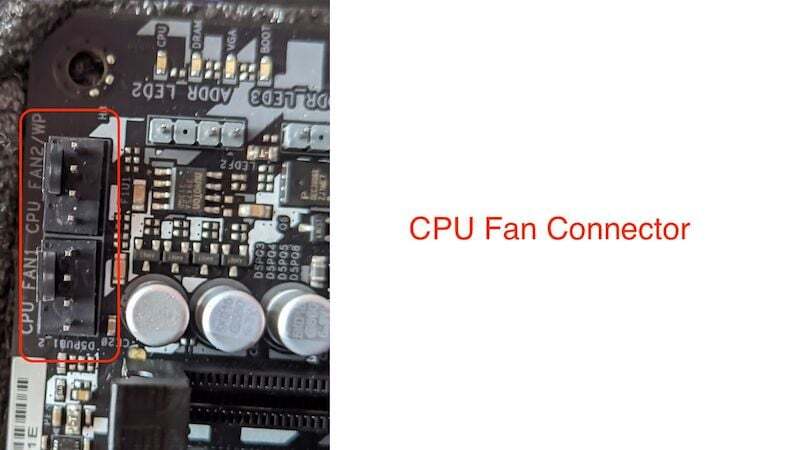

• CPU 팬 헤더는 CPU 팬을 마더보드에 직접 연결하고 속도를 제어하는 ​​데에도 사용됩니다. 일반적으로 CPU 소켓 상단에 있습니다. 이는 CPU의 두 번째로 중요한 마더보드 커넥터입니다. CPU 온도에 따라 CPU 팬의 속도를 제어하고 조절하여 CPU의 최적 성능을 보장합니다. 3핀 커넥터는 팬 속도 조절에 도움이 되지 않고 12V의 고정 팬 속도로 작동하므로 일반적으로 4핀 CPU 커넥터입니다.
• 시스템 팬 커넥터
• 모든 마더보드 커넥터 중에서 시스템 팬 헤더는 가장 과소평가된 커넥터입니다. 대부분의 저가형 마더보드에는 1개 또는 2개의 시스템 팬 헤더가 장착되어 있지만 대부분의 미드레인지 및 플래그십 마더보드에는 최대 4개의 시스템 팬 헤더가 장착될 수 있습니다. 시스템 팬 헤더에는 일반적으로 3개가 아닌 4개의 핀이 있어 마더보드가 시스템 팬을 쉽게 제어할 수 있고 항상 최고 속도로 실행되지는 않습니다. 일반적으로 보드 하단의 전면 패널 커넥터 근처에 있으며 때로는 CPU 팬 커넥터 근처에 있을 수도 있습니다.
• 워터 펌프 커넥터
• 4핀 커넥터이기도 한데, CPU에 AIO 쿨러를 사용할 경우 AIO 펌프는 항상 최고 속도로 작동해야 하기 때문에 워터펌프 커넥터는 보통 3핀에만 연결됩니다.
• 시스템 팬 커넥터와 워터 펌프 커넥터 사이에는 큰 차이가 없습니다. 대부분의 경우 유일한 차이점은 전류량입니다. CPU 펌프가 제대로 작동하려면 일반 시스템 팬보다 훨씬 더 많은 전력이 필요하고, 서로 다른 마더보드 커넥터를 함께 사용하거나 연결할 수 없기 때문입니다. 워터 펌프 커넥터는 시스템 팬 커넥터로도 사용할 수 있습니다. 워터 펌프 커넥터는 일반적으로 CPU 팬 커넥터 바로 옆에 있습니다.

RGB/ARGB 커넥터

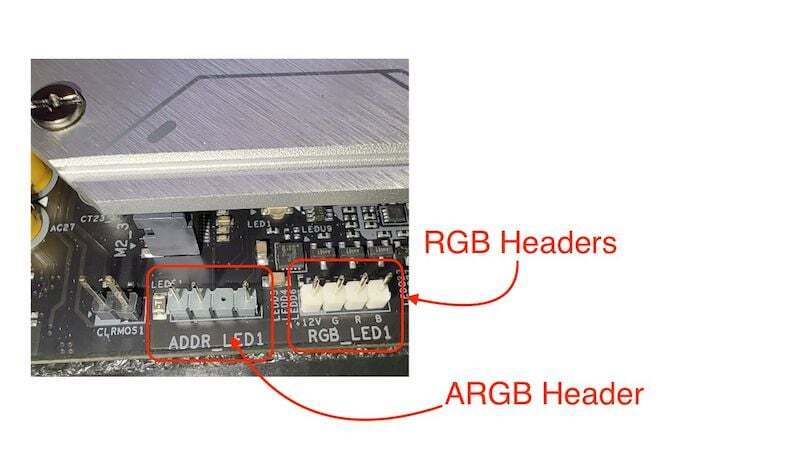

RGB/ARGB 커넥터는 성능이나 기능상의 이점을 제공하지 않으며, 대부분의 저렴한 마더보드에서는 이 커넥터가 필요하지 않습니다. 이러한 마더보드 커넥터는 일반적으로 마더보드 하단의 전면 패널 커넥터 근처에 있습니다. 3핀 헤더일 수도 있고 4핀 커넥터일 수도 있습니다. 그들이 어떻게 다른지 살펴 보겠습니다.

• RGB 커넥터모든 RGB 장치는 아날로그 신호를 통해 작동하며 마더보드 유틸리티를 통해 제어할 수 없습니다.
• RGB는 빨간색(Red), 녹색(Green), 파란색(Blue)을 의미합니다. RGB 커넥터는 시스템의 모든 RGB 주변 장치에 전원을 공급하는 4핀 커넥터입니다. 이러한 마더보드 커넥터는 수동으로 작동하며, 이 커넥터를 통해 연결된 모든 장치는 외부 허브나 PC 케이스의 RGB 컨트롤러를 통해 제어할 수 있습니다.
• ARGB 커넥터
• ARGB는 Addressable RGB를 의미합니다. 이러한 마더보드 커넥터는 RGB 커넥터가 4핀 커넥터를 사용하고 마더보드의 ARGB 커넥터가 3핀 커넥터를 사용한다는 사실로 쉽게 구별할 수 있습니다. 이러한 마더보드 커넥터는 주소 지정이 가능하고 개별 조명 구성 요소에 전원을 공급하여 특정 마더보드 유틸리티 소프트웨어로 쉽게 연결하고 제어할 수 있기 때문에 ARGB 커넥터라고 합니다.

오늘날 가장 저렴한 마더보드에는 하나의 ARGB 헤더와 여러 개의 RGB 헤더만 함께 제공되지만, 2000년대 초반에는 RGB가 없었기 때문에 이전 마더보드에는 이러한 마더보드 커넥터가 함께 제공되지 않았다는 점에 유의하는 것이 중요합니다.

RGB 커넥터와 ARGB 커넥터 모두 서로 다른 전압이 필요하다는 점을 아는 것도 중요합니다. RGB 커넥터는 12V에서 작동하고 ARGB 커넥터는 5V에서 작동합니다.

전면 패널 커넥터

이러한 마더보드 커넥터는 아마도 가장 복잡한 마더보드 커넥터 세트일 것입니다. 이러한 마더보드 커넥터는 전원 스위치부터 HDD LED 재설정 스위치 등에 이르기까지 다양한 목적으로 사용됩니다. 이 핀은 마더보드 오른쪽 하단에 있으며 여러 개의 작은 핀으로 구성되어 있습니다. 이 핀이 없으면 시스템을 켤 수 없습니다.

전면 패널 커넥터는 일반적으로 개별적으로 연결해야 하는 여러 개의 작은 커넥터로 구성되지만 일부 중급 및 고급형의 경우 모든 전면 패널 구성 요소에 전원을 공급하는 단일 커넥터 장치로 표시되기도 합니다.

오디오 커넥터

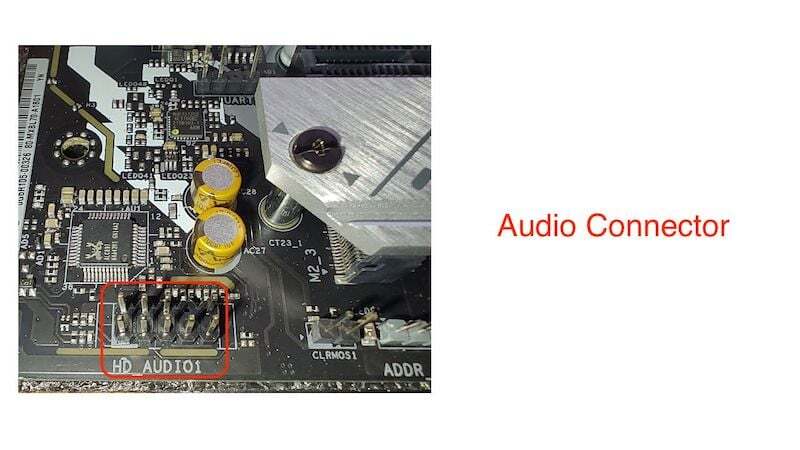

오디오 커넥터는 전면 패널 마더보드 커넥터의 중요한 부분이기도 합니다. 이는 마더보드 왼쪽 하단에 있으며 전면 패널의 마더보드 전면에 있는 헤드폰 및 마이크 잭에 전원을 공급하는 데 사용됩니다. 전면 패널 오디오 커넥터를 마더보드의 표준 사운드 카드에 연결하기 때문에 사용됩니다.

전면 패널 사운드 케이블은 PC 케이스 상단에서 마더보드 하단까지 연장되며 특정 방식으로만 마더보드에 연결할 수 있으므로 전면 패널에서 가장 긴 케이블일 것입니다.

기타 마더보드 커넥터

CMOS 배터리 커넥터, Molex 커넥터, Com-Serial 헤더, USB 3.1 헤더 및 TPM 헤더와 같은 다른 마더보드 커넥터가 있지만 대부분의 경우 이러한 헤더가 모든 단일 마더보드에 존재하지는 않습니다.

• Molex 커넥터 : Molex 커넥터는 CD 드라이브와 플로피 디스크에 전원을 공급하기 위해 마더보드에 포함되어 있었지만 요즘은 더 이상 CD 드라이브와 플로피 디스크를 사용하는 사람이 없기 때문에 마더보드 제조업체는 더 이상 마더보드에 이 마더보드 커넥터를 사용하지 않습니다.
• USB3.1 Gen 2 커넥터 : USB3.1은 최근 미드레인지 및 플래그십 마더보드에 출시되기 시작했으며 때로는 저가형 보드에도 적용됩니다. USB 3.1은 전면 패널의 USB-C 포트에 전원을 공급하는 커넥터입니다. 요즘 많은 USB-C가 USB-C로 출시되면서 인기가 있지만 몇 년 전부터 마더보드에는 없었습니다. 전면 패널의 USB 3.0 포트보다 빠르며 마더보드의 USB 3.0 커넥터 바로 아래에 있습니다.

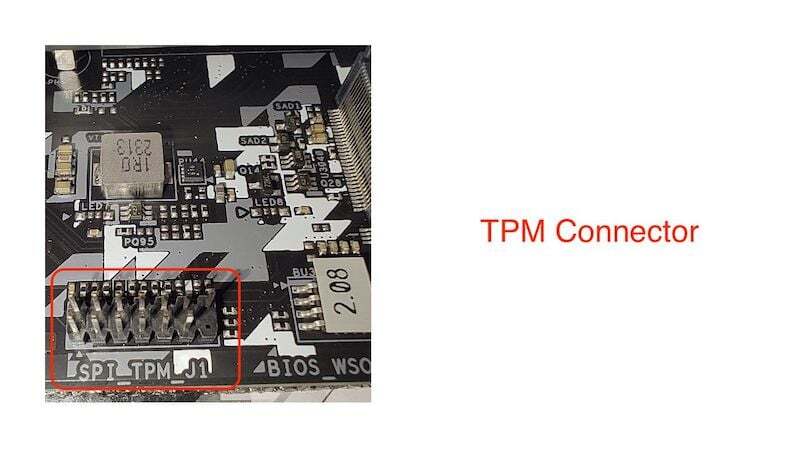

• TPM 커넥터 : TPM은 신뢰할 수 있는 플랫폼 모듈이라고도 알려져 있으며, Microsoft가 Windows 11을 출시했을 때 모든 PC/노트북에 TPM 모듈이 있어야 하는 것이 필수가 되었습니다 그래야만 Windows 11이 실행될 수 있지만 대부분의 마더보드에는 자체 TPM 커넥터가 없으며 암호화 및 TPM이 필요한 기타 작업을 위해 TPM 역할을 하는 작은 칩을 사용합니다.

*참조한 원본 글: https://techpp.com/2023/12/04/motherboard-connectors/
